2017.08.26　ダミーロード　予備実験

　ダミーロードに使う終端抵抗（RFP250N50）を入手しましたので、この終端抵抗と手持ちの材料で基礎的な実験をしてみました。

ダミーロード（アルミL金具・オイル漬用）

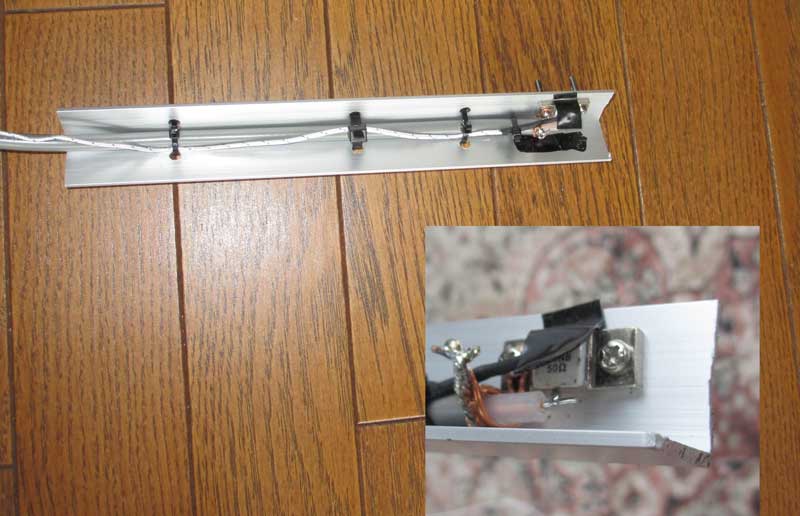

　アルミL金具に終端抵抗をボルトで固定し、終端抵抗の表面温度を測る熱電対と同軸ケーブルを一緒にL金具に縛っています。　右はその写真で、拡大写真に見える白いブロックが終端抵抗です。　こんな小さな抵抗で最大200Wを発熱させるので、効率的な除熱が出来るか否か、うまくいくでしょうか。　このL金具ごとオイルに浸けて除熱する目論見ですが、オイル漬のテストの前に、空気中で基礎実験をしてみました。

　手持ちの電源は安定化電源2台ですので、直列にして、最大30Vまでテストができます。　それ以上は50Hzの商用電源を降圧して使うつもりです。　電球を直列にして降圧することも考えましたが、あまりにもアマチュア的手法で、材料を揃えるにも数千円かかりそうです。　ここはオーソドックスに中古のスライダックを購入することにしました。　入手できるまでは30Vまでのテストをしました。

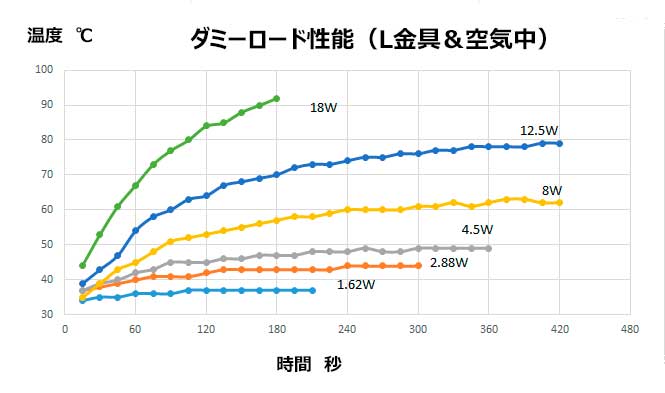

ダミーロード（アルミL金具・空気中）の30V（18W）までの性能

　6V（＝1.62W）から始めて、30V（＝18W）まで終端抵抗の温度を計測しました。　この抵抗は使用上限が100℃なので、18Wの場合空気中で3分ほどは使えます。　5分も放置すれば常温に戻ります。

ダミーロード（CPUクーラー・空冷用）

　手持ちのパソコンのCPUクーラーを強化したので、当初組み込まれていたIntelの標準クーラーが部品箱に転がっていました。　このクーラーに終端抵抗をボルト締めしてどの程度の除熱性能があるのか、データを取ってみました。　最近のCPUは消費電力が140Wもある代物があり、CPUクーラーの性能はばかにできません。　このクーラーで50W以上の除熱ができれば大したものです。

ダミーロード（CPUクーラー）のSWR

　手持ちのアンテナアナライザーで計測

• 3.5Mhzで1.15
• 28Mhzで1.07

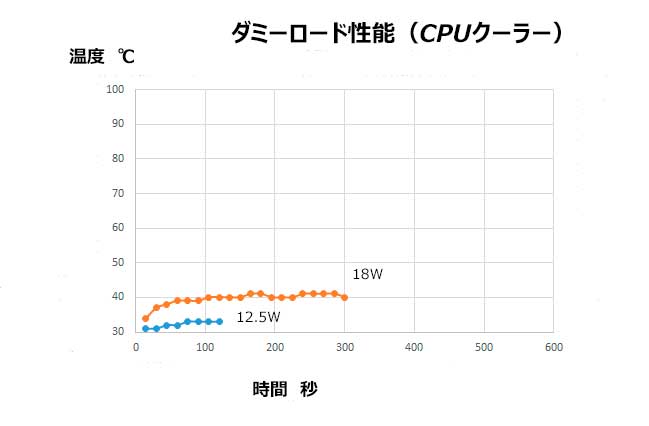

ダミーロード（CPUクーラー・空冷）の30V（18W）までの性能

　25V（＝12.5W）と30V（＝18W）を測りましたが、温度上昇はほとんどありません。　クーラーの威力です。　残念ながらこれ以上の電圧はスライダック入荷待ちです。

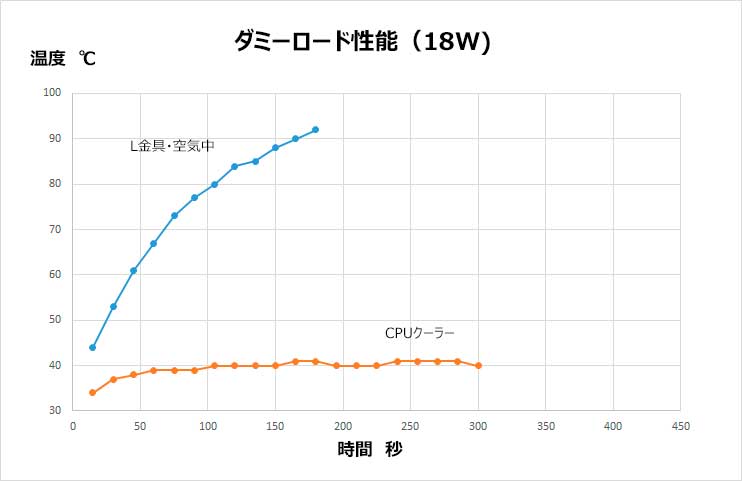

18Wのダミーロード温度上昇比較
